規格 SPECIFICATIONS

一般 General

同時輸入 / 輸出（Simultaneous I/O）

• 最多可達 24 In / 20 Out
  -（需搭配最多 8 台 Hub／2X 裝置與 8 組 ADAT 輸入）

高音質音訊（High-Fidelity Audio）

• 解析度：24-bit

• 取樣率：44.1 kHz / 48 kHz / 96 kHz

ADAT 支援

• 8 組 ADAT 輸入

MIDI

• Mini TRS MIDI In / Out

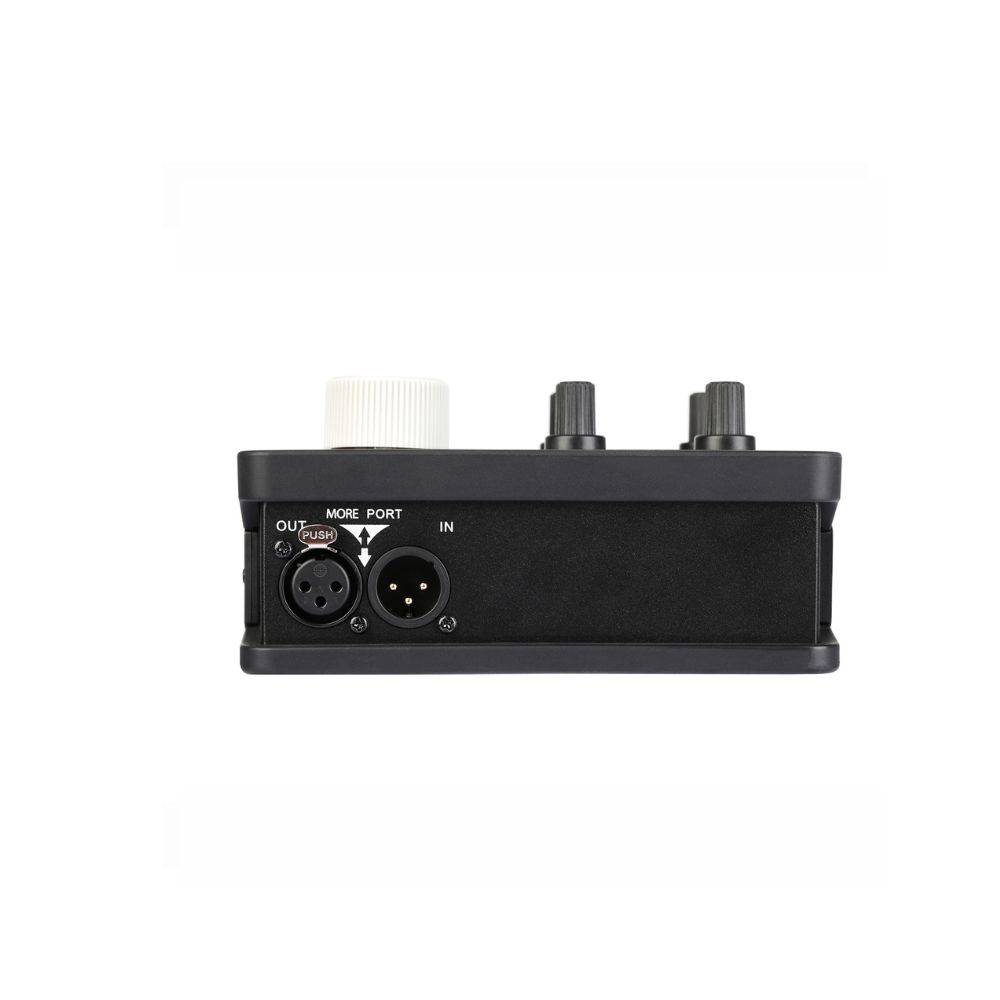

MORE PORT

• 使用標準 XLR 導線 串接多台 Hub 的數位連接埠

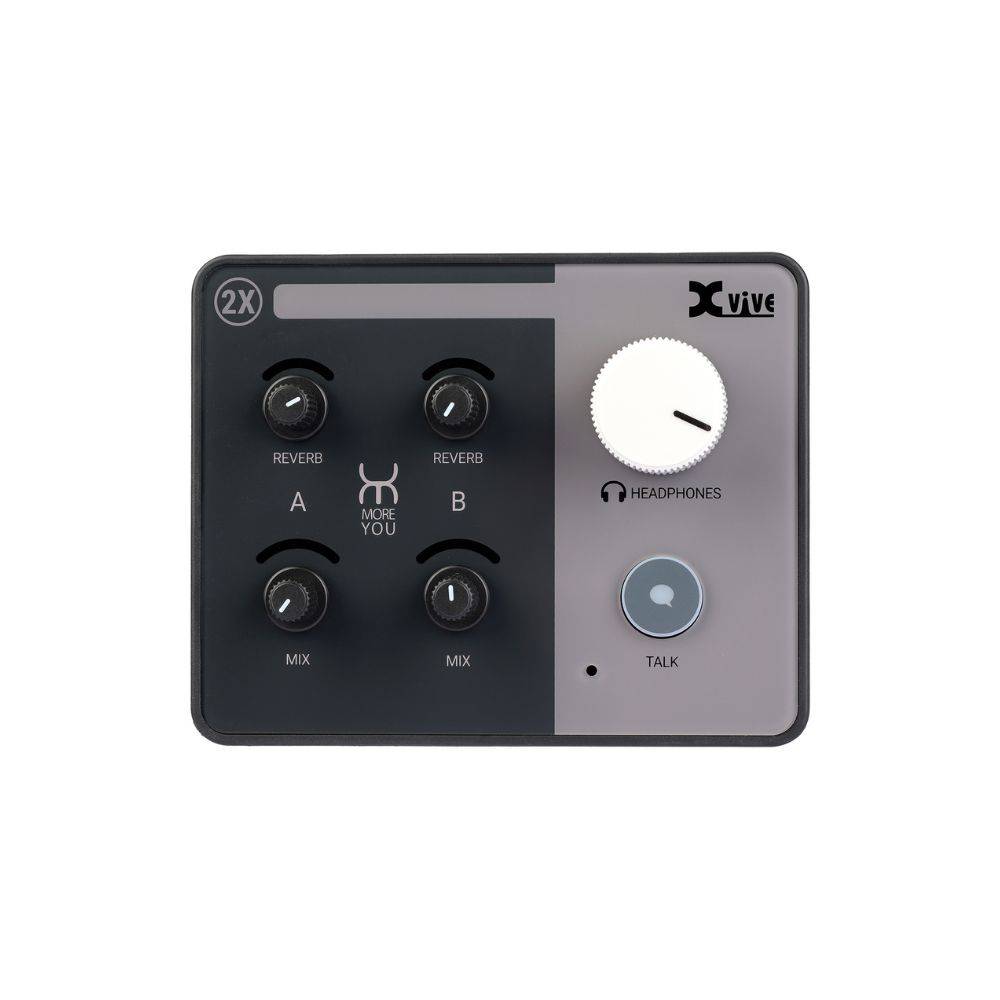

直接監聽（Direct Monitoring）

• 零延遲監聽

• 可獨立混合各路「直接輸入」與「DAW 回送」監聽訊號

透過標準 XLR 的大容量連線（Massive Connectivity）

• MORE PORT 可同時傳輸最多 44 聲道數位音訊、Talkback 對講與電源

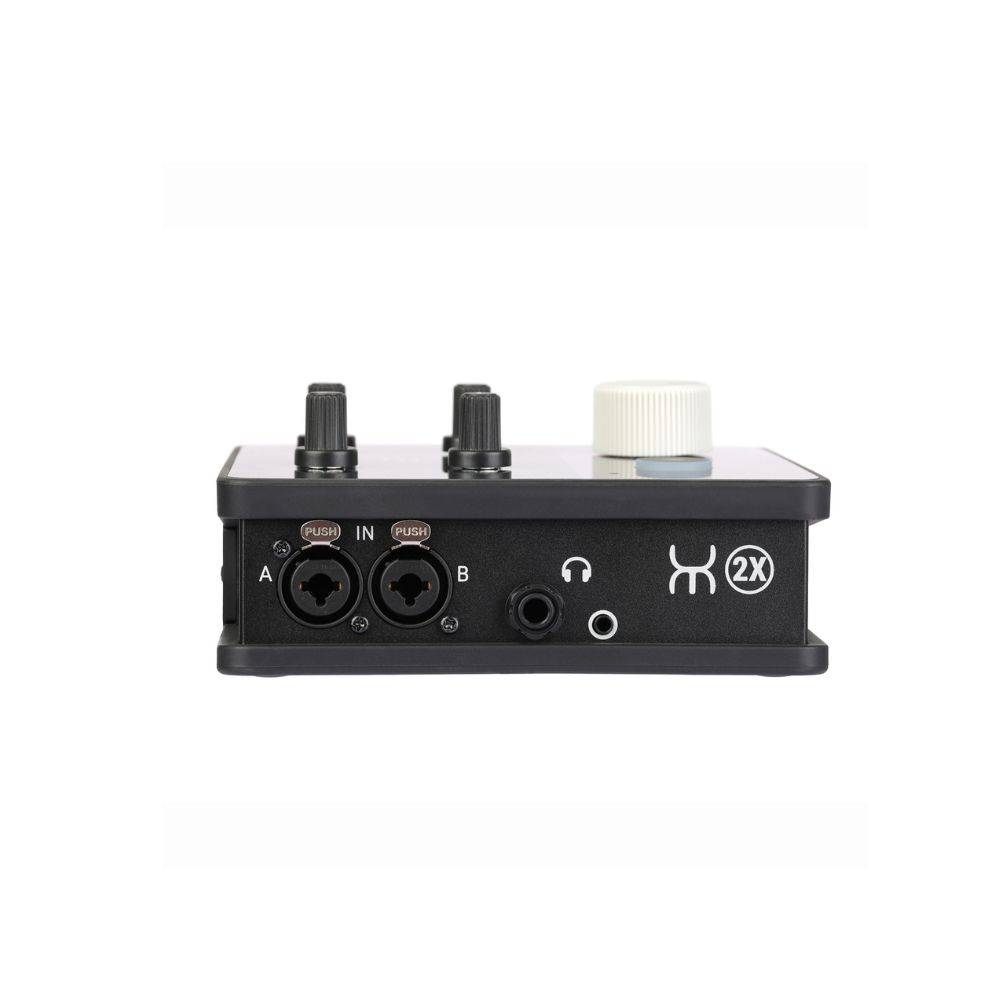

麥克風輸入 Mic Inputs

• 頻率響應：

  • 150 Hz – 20 kHz ± 0.03 dB

  • 20 Hz：-1.5 dB

• 動態範圍（Dynamic Range）：> 116 dB（A-weighted）

• 總諧波失真＋噪訊 THD+N：< -94 dB

• 等效輸入噪聲 EIN：-128.5 dBu（A-weighted）

• 最大輸入電平：10 dBu

• 增益範圍（Gain Range）：60 dB

• 輸入阻抗（Impedance）：3 kΩ

Line 輸入 Line Inputs

• 頻率響應：

  • 150 Hz – 20 kHz ± 0.03 dB

  • 20 Hz：-1.5 dB

• 動態範圍：> 115.5 dB（A-weighted）

• THD+N：< -90 dB

• 最大輸入電平：22 dBu（最低增益時）

• 增益範圍：60 dB

• 輸入阻抗：

  • 22 kΩ（平衡）

  • 11 kΩ（非平衡）

樂器輸入 Instrument Inputs

• 頻率響應：

  • 150 Hz – 20 kHz ± 0.03 dB

  • 20 Hz：-1.5 dB

• 動態範圍：> 109 dB（A-weighted）

• THD+N：< -70 dB

• 最大輸入電平：13.5 dBu（最低增益時）

• 增益範圍：60 dB

• 輸入阻抗：1 MΩ

主輸出 Main Outputs

• 動態範圍：> 112 dB（A-weighted）

• THD+N：< -90 dB

• 最大輸出電平：14.5 dBu（0 dBFS，完全平衡輸出）

• 輸出阻抗：400 Ω

耳機輸出 Headphone Outputs

• 動態範圍：> 109 dB（A-weighted）

• THD+N：< -75 dB（60Ω 負載）

• 最大輸出功率：88 mW（32Ω 負載）

類比轉數位（ADC） Analog-to-Digital Converter

• 動態範圍：112 dB

• THD+N：-95 dB

數位轉類比（DAC） Digital-to-Analog Converter

• 動態範圍：112 dB

• THD+N：-93 dB
